GCFAcoplamientos flexibles
Acoplamiento flexible

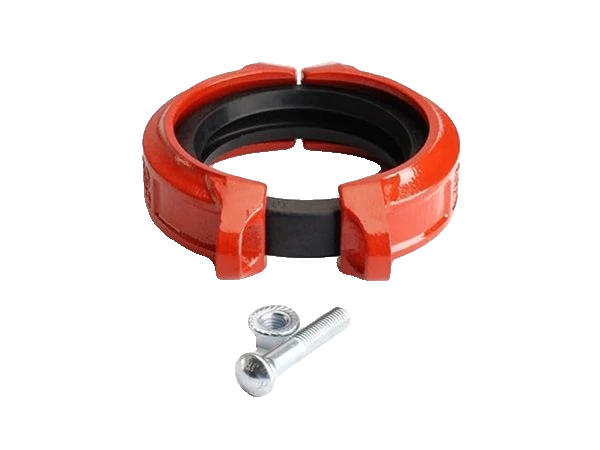

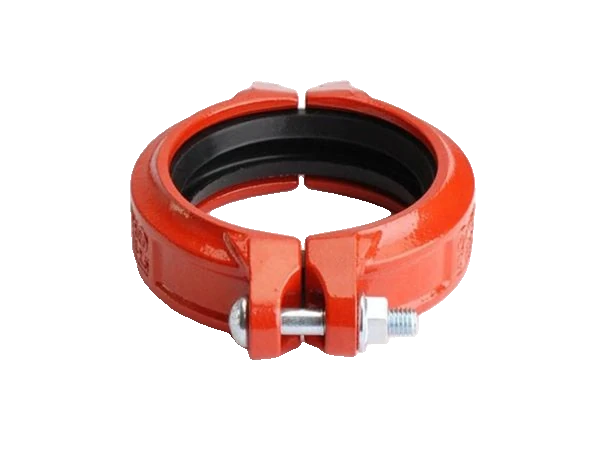

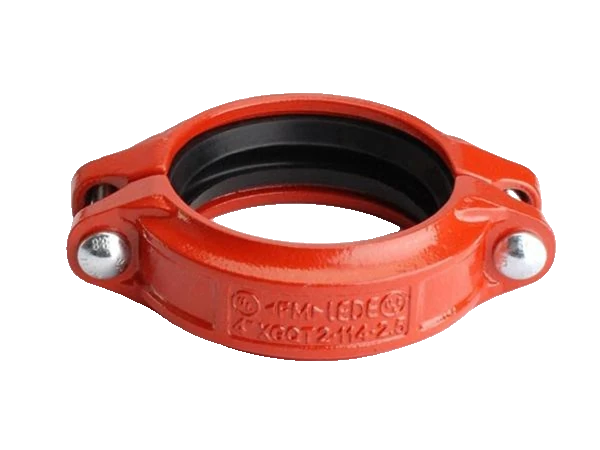

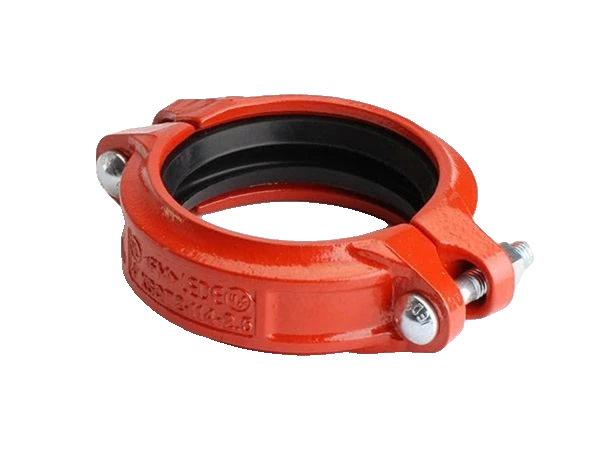

Acoplamiento ranurado flexible de dos piezas con junta de EPDM. Permite movimiento angular y lineal. Para aislamiento de vibraciones en sistemas de PCI.
Certificaciones
UL Listed FM Approved EN 12845
Acabados
Rojo RAL3000Galvanizado HDG
Referencia seleccionada
Elige una medida en la tabla
Tabla técnica
12 referencias disponibles

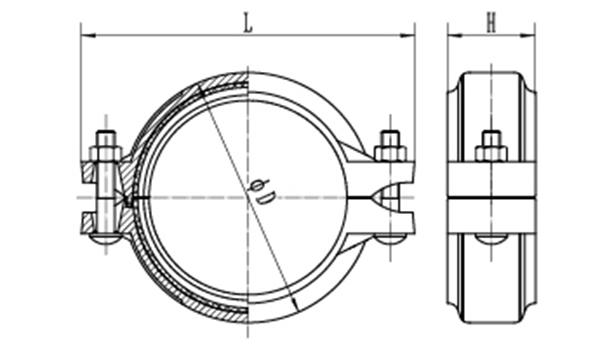

| Referencia | DN | Pulg. | H | L | OD | ØD | Tornillería | Presión |
|---|---|---|---|---|---|---|---|---|
| GCF-1 | 25 | 1" | 45 mm | 97 mm | 33,7 mm | 55 mm | 3/8x1-1/2 (M10x40) | 20,7 bar |
| GCF-11/4 | 32 | 1¼" | 45 mm | 107,5 mm | 42,4 mm | 63,5 mm | 3/8x1-3/4 (M10x45) | 20,7 bar |
| GCF-11/2 | 40 | 1½" | 45 mm | 114 mm | 48,3 mm | 69 mm | – | 20,7 bar |
| GCF-2 | 50 | 2" | 46 mm | 124 mm | 60,3 mm | 83,6 mm | – | 20,7 bar |
| GCF-21/2 | 65 | 2½" | 46 mm | 139 mm | 76,1 mm | 98 mm | – | 20,7 bar |
| GCF-3 | 80 | 3" | 46 mm | 156 mm | 88,9 mm | 114 mm | – | 20,7 bar |
| GCF-4 | 100 | 4" | 50 mm | 189 mm | 114,3 mm | 142 mm | – | 20,7 bar |
| GCF-5 | 125 | 5" | 50 mm | 222 mm | 139,7 mm | 170 mm | – | 20,7 bar |
| GCF-6 | 150 | 6" | 50 mm | 251 mm | 168,3 mm | 198 mm | – | 20,7 bar |
| GCF-8 | 200 | 8" | 60 mm | 316 mm | 219,1 mm | 256 mm | 5/8x3-1/8 (M16x80) | 20,7 bar |
| GCF-10 | 250 | 10" | 64 mm | 393 mm | 273,0 mm | 319 mm | 3/4x3-1/2 (M20x90) | 16 bar |
| GCF-12 | 300 | 12" | 65 mm | 453 mm | 323,9 mm | 374 mm | 3/4x4-1/3 (M20x110) | 16 bar |
Pulsa una fila para seleccionar la referencia y pedir presupuesto.
