Adaptador de brida ranurado PN16
Adaptador que convierte un extremo ranurado en conexión bridada PN16, en fundición de hierro dúctil (ASTM A536). Para unir tubería ranurada a válvulas, bombas o equipos bridados. Certificado UL/FM.
Certificaciones
UL Listed FM Approved PN16
Acabados
Naranja (lead-free)Rojo RAL3000
Referencia seleccionada
Elige una medida en la tabla
Tabla técnica
9 referencias disponibles

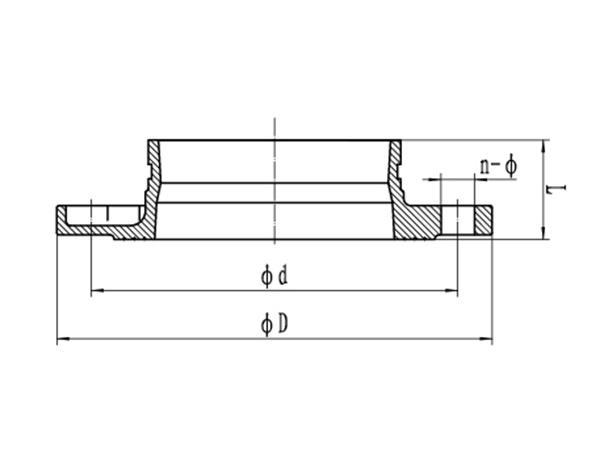

| Referencia | DN | Pulg. | L | OD | ØD | Ød | Taladros | Presión |
|---|---|---|---|---|---|---|---|---|
| GAD-2 | 50 | 2" | 60 mm | 60,3 mm | 165 mm | 125 mm | 4-φ18 | 20,7 bar |
| GAD-21/2 | 65 | 2½" | 60 mm | 76,1 mm | 185 mm | 145 mm | 4-φ18 | 20,7 bar |
| GAD-3 | 80 | 3" | 60 mm | 88,9 mm | 200 mm | 160 mm | 8-φ18 | 20,7 bar |
| GAD-4 | 100 | 4" | 60 mm | 114,3 mm | 220 mm | 180 mm | 8-φ18 | 20,7 bar |
| GAD-5 | 125 | 5" | 65 mm | 139,7 mm | 250 mm | 210 mm | 8-φ18 | 20,7 bar |
| GAD-6 | 150 | 6" | 65 mm | 168,3 mm | 285 mm | 240 mm | 8-φ22 | 20,7 bar |
| GAD-8 | 200 | 8" | 70 mm | 219,1 mm | 340 mm | 295 mm | 12-φ22 | 20,7 bar |
| GAD-10 | 250 | 10" | 72 mm | 273,0 mm | 405 mm | 355 mm | 12-φ26 | 16 bar |
| GAD-12 | 300 | 12" | 72 mm | 323,9 mm | 460 mm | 410 mm | 12-φ26 | 16 bar |
