Te mecánica ranurada

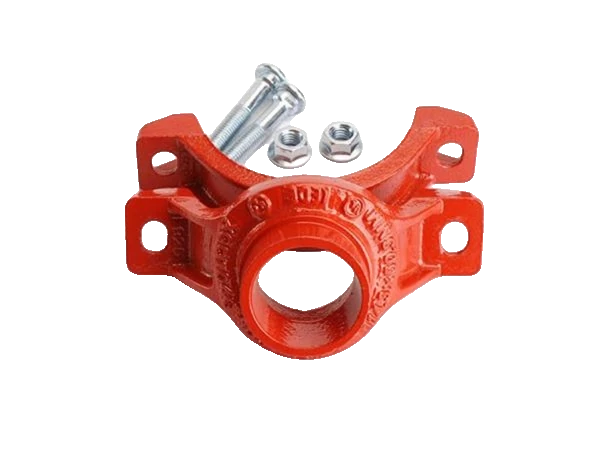

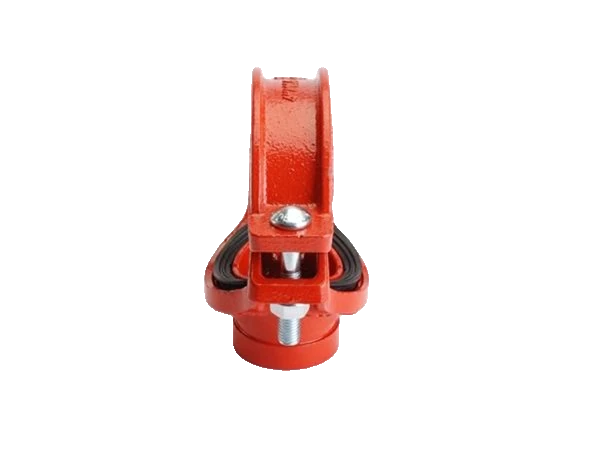

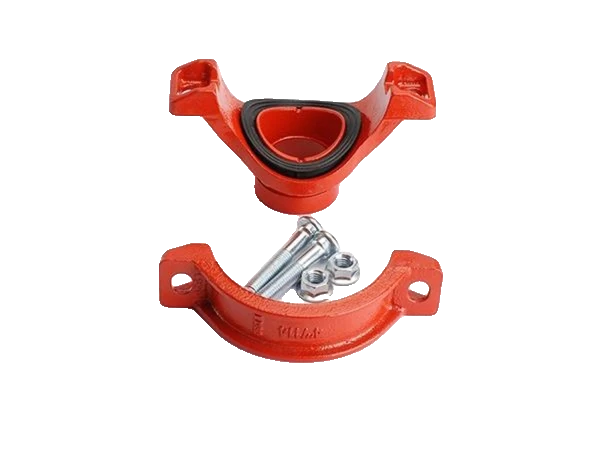

Te mecánica de derivación con salida ranurada, en dos mitades de fundición dúctil (ASTM A536). Permite una derivación sobre tubería ya instalada sin soldadura. Certificada UL/FM. (Más combinaciones run×ramal bajo demanda.)
Certificaciones
UL Listed FM Approved
Acabados
Naranja (lead-free)Rojo RAL3000
Referencia seleccionada
Elige una medida en la tabla
Tabla técnica
33 referencias disponibles

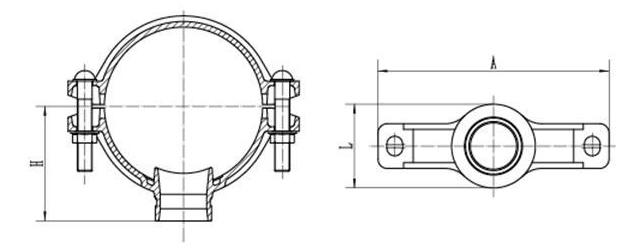

| Referencia | DN | Pulg. | A | H | L | OD | Ramal | Presión |
|---|---|---|---|---|---|---|---|---|
| GMT-2x1 | 50 | 2"x1" | 120 mm | 70 mm | 64 mm | 60,3 mm | DN25 | 20,7 bar |
| GMT-2x11/4 | 50 | 2"x1¼" | 120 mm | 70 mm | 72 mm | 60,3 mm | DN32 | 20,7 bar |
| GMT-2x11/2 | 50 | 2"x1½" | 120 mm | 70 mm | 72 mm | 60,3 mm | DN40 | 20,7 bar |
| GMT-21/2x1 | 65 | 2½"x1" | 139 mm | 73 mm | 64 mm | 76,1 mm | DN25 | 20,7 bar |
| GMT-21/2x11/4 | 65 | 2½"x1¼" | 139 mm | 73 mm | 72 mm | 76,1 mm | DN32 | 20,7 bar |
| GMT-21/2x11/2 | 65 | 2½"x1½" | 139 mm | 75 mm | 79 mm | 76,1 mm | DN40 | 20,7 bar |
| GMT-3x1 | 80 | 3"x1" | 155 mm | 82 mm | 64 mm | 88,9 mm | DN25 | 20,7 bar |
| GMT-3x11/4 | 80 | 3"x1¼" | 155 mm | 82 mm | 72 mm | 88,9 mm | DN32 | 20,7 bar |
| GMT-3x11/2 | 80 | 3"x1½" | 155 mm | 82 mm | 79 mm | 88,9 mm | DN40 | 20,7 bar |
| GMT-3x2 | 80 | 3"x2" | 155 mm | 82 mm | 90 mm | 88,9 mm | DN50 | 20,7 bar |
| GMT-4x1 | 100 | 4"x1" | 181 mm | 95,5 mm | 64 mm | 114,3 mm | DN25 | 20,7 bar |
| GMT-4x11/4 | 100 | 4"x1¼" | 181 mm | 95,5 mm | 72 mm | 114,3 mm | DN32 | 20,7 bar |
| GMT-4x11/2 | 100 | 4"x1½" | 181 mm | 95,5 mm | 79 mm | 114,3 mm | DN40 | 20,7 bar |
| GMT-4x2 | 100 | 4"x2" | 181 mm | 95,5 mm | 90 mm | 114,3 mm | DN50 | 20,7 bar |
| GMT-4x21/2 | 100 | 4"x2½" | 181 mm | – | – | 114,3 mm | DN65 | 20,7 bar |
| GMT-4x3 | 100 | 4"x3" | 181 mm | – | – | 114,3 mm | DN80 | 20,7 bar |
| GMT-5x11/2 | 125 | 5"x1½" | 212 mm | 109 mm | 90 mm | 139,7 mm | DN40 | 20,7 bar |
| GMT-5x2 | 125 | 5"x2" | 212 mm | 109 mm | 100 mm | 139,7 mm | DN50 | 20,7 bar |
| GMT-5x21/2 | 125 | 5"x2½" | 212 mm | – | – | 139,7 mm | DN65 | 20,7 bar |
| GMT-5x3 | 125 | 5"x3" | 212 mm | – | – | 139,7 mm | DN80 | 20,7 bar |
| GMT-5x4 | 125 | 5"x4" | 212 mm | – | – | 139,7 mm | DN100 | 20,7 bar |
| GMT-6x11/4 | 150 | 6"x1¼" | 248 mm | 121 mm | 72 mm | 168,3 mm | DN32 | 20,7 bar |
| GMT-6x11/2 | 150 | 6"x1½" | 248 mm | 121 mm | 79 mm | 168,3 mm | DN40 | 20,7 bar |
| GMT-6x2 | 150 | 6"x2" | 239 mm | 121 mm | 100 mm | 168,3 mm | DN50 | 20,7 bar |
| GMT-6x21/2 | 150 | 6"x2½" | 239 mm | – | – | 168,3 mm | DN65 | 20,7 bar |
| GMT-6x3 | 150 | 6"x3" | 239 mm | – | – | 168,3 mm | DN80 | 20,7 bar |
| GMT-6x4 | 150 | 6"x4" | 239 mm | – | – | 168,3 mm | DN100 | 20,7 bar |
| GMT-8x2 | 200 | 8"x2" | 311 mm | 147,5 mm | 100 mm | 219,1 mm | DN50 | 20,7 bar |
| GMT-8x21/2 | 200 | 8"x2½" | 311 mm | – | – | 219,1 mm | DN65 | 20,7 bar |
| GMT-8x3 | 200 | 8"x3" | 311 mm | – | – | 219,1 mm | DN80 | 20,7 bar |
| GMT-8x4 | 200 | 8"x4" | 311 mm | – | – | 219,1 mm | DN100 | 20,7 bar |
| GMT-8x5 | 200 | 8"x5" | 311 mm | 149 mm | 178 mm | 219,1 mm | DN125 | 20,7 bar |
| GMT-10x4 | 250 | 10"x4" | 379 mm | – | – | 273,0 mm | DN100 | 16 bar |
