GMTTSalidas de rociador

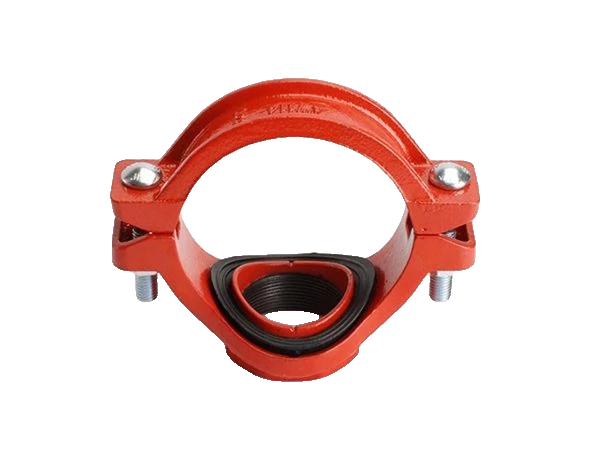

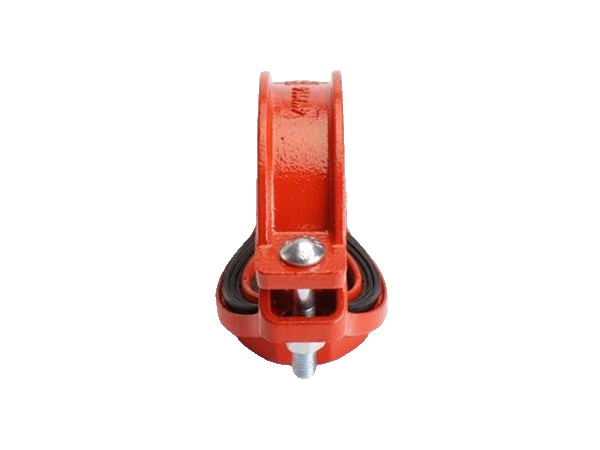

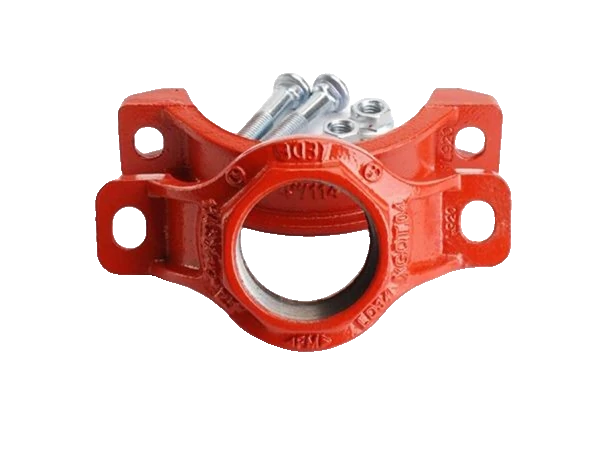

Te mecánica con salida roscada
Te mecánica de derivación con salida roscada hembra (FPT/NPT), en fundición dúctil (ASTM A536). Para tomas de rociador o derivaciones roscadas sobre tubería instalada. Certificada UL/FM. (Más medidas bajo demanda.)
Certificaciones
UL Listed FM Approved
Acabados
Naranja (lead-free)Rojo RAL3000
Referencia seleccionada
Elige una medida en la tabla
Tabla técnica
37 referencias disponibles

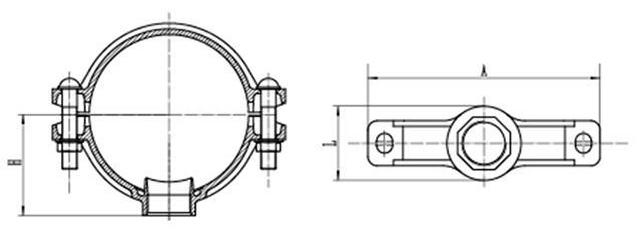

| Referencia | DN | Pulg. | A | H | L | OD | Ramal | Presión |
|---|---|---|---|---|---|---|---|---|
| GMTT-2x1 | 50 | 2"x1" | 120 mm | 50 mm | 64 mm | 60,3 mm | 1" (rosca) | 20,7 bar |
| GMTT-2x11/4 | 50 | 2"x1¼" | 120 mm | 55 mm | 72 mm | 60,3 mm | 1¼" (rosca) | 20,7 bar |
| GMTT-2x11/2 | 50 | 2"x1½" | 120 mm | 63 mm | 72 mm | 60,3 mm | 1½" (rosca) | 20,7 bar |
| GMTT-21/2x1 | 65 | 2½"x1" | 139 mm | 60 mm | 65 mm | 76,1 mm | 1" (rosca) | 20,7 bar |
| GMTT-21/2x11/4 | 65 | 2½"x1¼" | 139 mm | 60 mm | 72 mm | 76,1 mm | 1¼" (rosca) | 20,7 bar |
| GMTT-21/2x11/2 | 65 | 2½"x1½" | 139 mm | 60 mm | 79 mm | 76,1 mm | 1½" (rosca) | 20,7 bar |
| GMTT-3x1 | 80 | 3"x1" | 155 mm | 67 mm | 64 mm | 88,9 mm | 1" (rosca) | 20,7 bar |
| GMTT-3x11/4 | 80 | 3"x1¼" | 155 mm | 67 mm | 72 mm | 88,9 mm | 1¼" (rosca) | 20,7 bar |
| GMTT-3x11/2 | 80 | 3"x1½" | 155 mm | 67 mm | 79 mm | 88,9 mm | 1½" (rosca) | 20,7 bar |
| GMTT-3x2 | 80 | 3"x2" | 155 mm | 67 mm | 90 mm | 88,9 mm | 2" (rosca) | 20,7 bar |
| GMTT-4x1 | 100 | 4"x1" | 181 mm | 79 mm | 64 mm | 114,3 mm | 1" (rosca) | 20,7 bar |
| GMTT-4x11/4 | 100 | 4"x1¼" | 181 mm | 79 mm | 72 mm | 114,3 mm | 1¼" (rosca) | 20,7 bar |
| GMTT-4x11/2 | 100 | 4"x1½" | 181 mm | 79 mm | 79 mm | 114,3 mm | 1½" (rosca) | 20,7 bar |
| GMTT-4x2 | 100 | 4"x2" | 181 mm | 79 mm | 90 mm | 114,3 mm | 2" (rosca) | 20,7 bar |
| GMTT-4x21/2 | 100 | 4"x2½" | 181 mm | 105 mm | 117 mm | 114,3 mm | 2½" (rosca) | 20,7 bar |
| GMTT-4x3 | 100 | 4"x3" | 181 mm | 83 mm | 129 mm | 114,3 mm | 3" (rosca) | 20,7 bar |
| GMTT-5x1 | 125 | 5"x1" | 212 mm | 93 mm | 76 mm | 139,7 mm | 1" (rosca) | 20,7 bar |
| GMTT-5x11/4 | 125 | 5"x1¼" | 212 mm | 93 mm | 83 mm | 139,7 mm | 1¼" (rosca) | 20,7 bar |
| GMTT-5x11/2 | 125 | 5"x1½" | 212 mm | 93 mm | 90 mm | 139,7 mm | 1½" (rosca) | 20,7 bar |
| GMTT-5x2 | 125 | 5"x2" | 212 mm | 93 mm | 100 mm | 139,7 mm | 2" (rosca) | 20,7 bar |
| GMTT-5x21/2 | 125 | 5"x2½" | 212 mm | 115 mm | 117 mm | 139,7 mm | 2½" (rosca) | 20,7 bar |
| GMTT-5x3 | 125 | 5"x3" | 212 mm | – | – | 139,7 mm | 3" (rosca) | 20,7 bar |
| GMTT-6x1 | 150 | 6"x1" | 248 mm | 106 mm | 64 mm | 168,3 mm | 1" (rosca) | 20,7 bar |
| GMTT-6x11/4 | 150 | 6"x1¼" | 248 mm | 106 mm | 72 mm | 168,3 mm | 1¼" (rosca) | 20,7 bar |
| GMTT-6x11/2 | 150 | 6"x1½" | 248 mm | 106 mm | 79 mm | 168,3 mm | 1½" (rosca) | 20,7 bar |
| GMTT-6x2 | 150 | 6"x2" | 248 mm | 106 mm | 90 mm | 168,3 mm | 2" (rosca) | 20,7 bar |
| GMTT-6x21/2 | 150 | 6"x2½" | 248 mm | 128 mm | 107 mm | 168,3 mm | 2½" (rosca) | 20,7 bar |
| GMTT-6x3 | 150 | 6"x3" | 248 mm | – | – | 168,3 mm | 3" (rosca) | 20,7 bar |
| GMTT-8x1 | 200 | 8"x1" | 311 mm | 131 mm | 76 mm | 219,1 mm | 1" (rosca) | 20,7 bar |
| GMTT-8x11/4 | 200 | 8"x1¼" | 311 mm | 134 mm | 83 mm | 219,1 mm | 1¼" (rosca) | 20,7 bar |
| GMTT-8x11/2 | 200 | 8"x1½" | 311 mm | 134 mm | 90 mm | 219,1 mm | 1½" (rosca) | 20,7 bar |
| GMTT-8x2 | 200 | 8"x2" | 311 mm | 134 mm | 100 mm | 219,1 mm | 2" (rosca) | 20,7 bar |
| GMTT-8x21/2 | 200 | 8"x2½" | 311 mm | 156 mm | 117 mm | 219,1 mm | 2½" (rosca) | 20,7 bar |
| GMTT-8x3 | 200 | 8"x3" | 311 mm | – | – | 219,1 mm | 3" (rosca) | 20,7 bar |
| GMTT-8x4 | 200 | 8"x4" | 311 mm | – | – | 219,1 mm | 4" (rosca) | 20,7 bar |
| GMTT-10x21/2 | 250 | 10"x2½" | 379 mm | – | – | 273,0 mm | 2½" (rosca) | 16 bar |
| GMTT-10x3 | 250 | 10"x3" | 379 mm | – | – | 273,0 mm | 3" (rosca) | 16 bar |
Pulsa una fila para seleccionar la referencia y pedir presupuesto.
